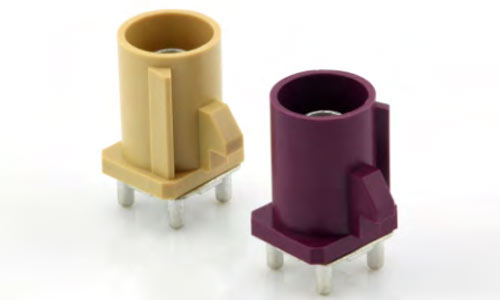

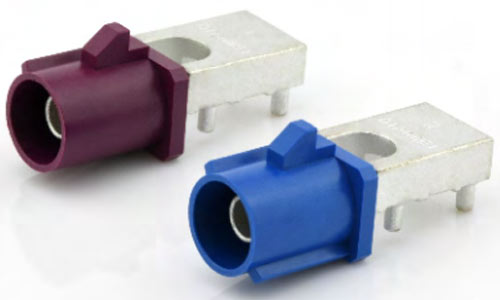

Fakra板端连接器

Type-C连接器

弹片、五金部件、塑胶部件

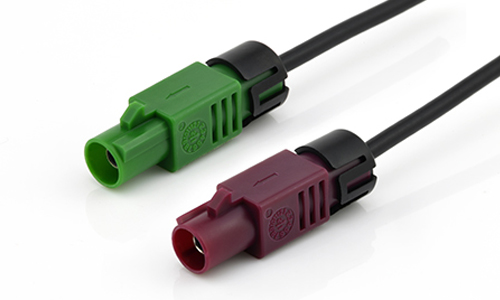

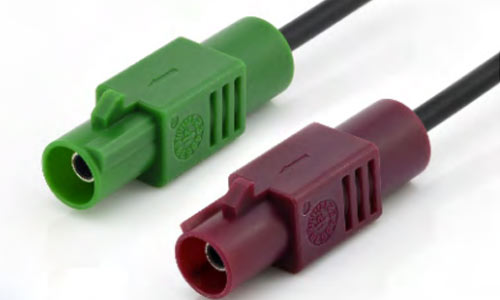

Fakra线束，定制线束线缆

客户定制

产品类别:

触点间距:

产品系列:

推荐的

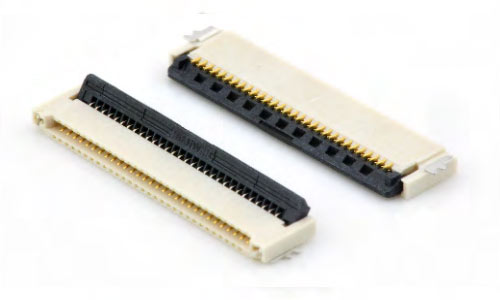

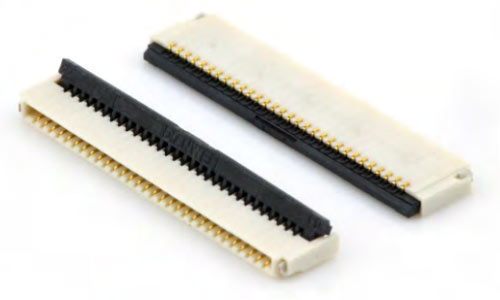

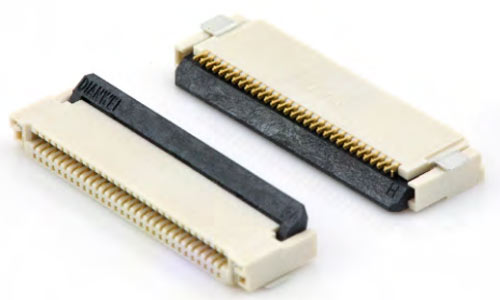

FFC/FPC电子连接器系列

8.07A0系列后锁式双面接

1.1.0mm高度，轻，薄，占用空间小
2.前插后锁，锁扣不会弹开
3.双触点设计，客户设计选择接触类型更方便

下载显示规格
- 产品系列
- 8.07A0
- 最小包装数量
- 3000 Pcs/Reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-50PIN
- 可选的PIN位
- 4P、6P、8P、9P、10P、12P、14P、16P、18P、20P、22P、24P、26P、30P、34P、40P、42P、50P
- 高度(锁扣合上)(mm)
- 1.00
- 高度(锁扣打开)(mm)
- 1.75
- 宽度(锁扣打开)(mm)
- 3.20
- 宽度(锁扣合上)(mm)
- 3.80
- 触点 A 深度 ( mm )
- 0.87
- 触点 B 深度 ( mm )
- 0.87
- FPC插入深度(mm)
- 1.30
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 双面触点
推荐的
FFC/FPC电子连接器系列

8.03A0系列后锁式双面接

1.0.9mm高度，轻，薄，占用空间小
2.前插后锁，锁扣不会弹开
3.双触点设计，客户设计选择接触类型更方便

下载显示规格
- 产品系列
- 8.03A0
- 最小包装数量
- 3000 Pcs/Reel
- 触点间距(mm)
- 0.30
- PC板间距(mm)
- 0.60
- PIN数范围
- 9-61PIN
- 可选的PIN位
- 9P、11P、13P、15P、17P、 19P、21P、23P、25P、27P、 31P、33P、35P、39P、41P、 45P、51P、57P、61P
- 高度(锁扣合上)(mm)
- 0.90
- 高度(锁扣打开)(mm)
- 1.60
- 宽度(锁扣打开)(mm)
- 3.35
- 宽度(锁扣合上)(mm)
- 4.00
- 触点 A 深度 ( mm )
- 1.15
- 触点 B 深度 ( mm )
- 0.58
- FPC插入深度(mm)
- 1.50
- FPC厚度(mm)
- 0.20±0.03
- 额定电流
- 0.2A/PIN
- 接触点类型
- 双面触点
推荐的
FFC/FPC电子连接器系列

8.26A0系列前掀盖式下接 (主体白色+锁扣黑色)

1.0.9mm高度，轻，薄，占用空间小
2.前掀盖，操作简单
3.下触点设计，客户设计选择更具有针对性

下载显示规格
- 产品系列
- 8.26A0
- 最小包装数量
- 3000 Pcs/Reel
- 触点间距(mm)
- 0.30
- PC板间距(mm)
- 0.60
- PIN数范围
- 13-71PIN
- 可选的PIN位
- 13P、15P、19P、 21P、25P、27P、31P、39P、45P、51P、61P
- 高度(锁扣合上)(mm)
- 1.10
- 高度(锁扣打开)(mm)
- 2.10
- 宽度(锁扣打开)(mm)
- 3.20
- 宽度(锁扣合上)(mm)
- 3.50
- 触点 A 深度 ( mm )
- 1.45
- 触点 B 深度 ( mm )
- 0.80
- FPC插入深度(mm)
- 2.15
- FPC厚度(mm)
- 0.20±0.02
- 额定电流
- 0.2A/PIN
- 接触点类型
- 下接触点
推荐的
FFC/FPC电子连接器系列

8.26A1系列前掀盖式下接 (主体黑色+锁扣棕色)

1.0.9mm高度，轻，薄，占用空间小
2.前掀盖，操作简单
3.下触点设计，客户设计选择更具有针对性

下载显示规格
- 产品系列
- 8.26A1
- 最小包装数量
- 3000 Pcs/Reel
- 触点间距(mm)
- 0.30
- PC板间距(mm)
- 0.60
- PIN数范围
- 13-71PIN
- 可选的PIN位
- 13P、15P、 19P、21P、25P、27P、31P、39P、45P、51P、61P
- 高度(锁扣合上)(mm)
- 1.10
- 高度(锁扣打开)(mm)
- 2.10
- 宽度(锁扣打开)(mm)
- 3.20
- 宽度(锁扣合上)(mm)
- 3.50
- 触点 A 深度 ( mm )
- 1.45
- 触点 B 深度 ( mm )
- 0.80
- FPC插入深度(mm)
- 2.15
- FPC厚度(mm)
- 0.20±0.02
- 额定电流
- 0.2A/PIN
- 接触点类型
- 下接触点
推荐的
FFC/FPC电子连接器系列

8.26A2系列前掀盖式下接 (主体黑色+锁扣黑色)

1.0.9mm高度，轻，薄，占用空间小
2.前掀盖，操作简单
3.下触点设计，客户设计选择更具有针对性

下载显示规格
- 产品系列
- 8.26A2
- 最小包装数量
- 3000 Pcs/Reel
- 触点间距(mm)
- 0.30
- PC板间距(mm)
- 0.60
- PIN数范围
- 13-71PIN
- 可选的PIN位
- 13P、15P、19P、21P、25P、27P、31P、39P、45P、51P、61P
- 高度(锁扣合上)(mm)
- 1.10
- 高度(锁扣打开)(mm)
- 2.10
- 宽度(锁扣打开)(mm)
- 3.20
- 宽度(锁扣合上)(mm)
- 3.50
- 触点 A 深度 ( mm )
- 1.45
- 触点 B 深度 ( mm )
- 0.80
- FPC插入深度(mm)
- 2.15
- FPC厚度(mm)
- 0.20±0.02
- 额定电流
- 0.2A/PIN
- 接触点类型
- 下接触点
推荐的
FFC/FPC电子连接器系列

8.05A0系列前掀盖式下接

1.1.8mm高度，结构牢固
2.前掀盖，操作简单
3.下触点设计，客户设计选择更具有针对性

下载显示规格
- 产品系列
- 8.05A0
- 最小包装数量
- 2000pcs/reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-128PIN
- 可选的PIN位
- 4P、6P、8P、10P、12P、20P、24P、30P、40P、42P、45P、50P、54P、55P、56P、60P、64P、68P、80P、96P、100P
- 高度(锁扣合上)(mm)
- 1.80
- 高度(锁扣打开)(mm)
- 3.90
- 宽度(锁扣打开)(mm)
- 5.70
- 宽度(锁扣合上)(mm)
- 5.70
- 触点 A 深度 ( mm )
- 1.30
- 触点 B 深度 ( mm )
- 1.05
- FPC插入深度(mm)
- 4.30
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 下接触点
推荐的
FFC/FPC电子连接器系列

8.15A0系列前掀盖式下接

1.1.8mm高度，结构牢固
2.前掀盖，操作简单
3.下触点设计，客户设计选择更具有针对性

下载显示规格
- 产品系列
- 8.15A0
- 最小包装数量
- 2000pcs/reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-128PIN
- 可选的PIN位
- 4P、6P、8P、10P、12P、20P、24P、30P、40P、42P、45P、50P、54P、55P、56P、60P、64P、68P、80P、96P、100P
- 高度(锁扣合上)(mm)
- 1.80
- 高度(锁扣打开)(mm)
- 3.90
- 宽度(锁扣打开)(mm)
- 5.70
- 宽度(锁扣合上)(mm)
- 5.70
- 触点 A 深度 ( mm )
- 1.30
- 触点 B 深度 ( mm )
- 1.05
- FPC插入深度(mm)
- 4.30
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 下接触点
推荐的
FFC/FPC电子连接器系列

8.20A0系列前掀盖式下接

1.1.8mm高度，结构牢固
2.前掀盖，操作简单
3.下触点设计，客户设计选择更具有针对性

下载显示规格
- 产品系列
- 8.20A0
- 最小包装数量
- 2000pcs/reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-128PIN
- 可选的PIN位
- 4P、10P、20P、30P、 40P、42P、50P、56P、60P、64P、68P、80P、96P、100P
- 高度(锁扣合上)(mm)
- 1.80
- 高度(锁扣打开)(mm)
- 3.90
- 宽度(锁扣打开)(mm)
- 5.70
- 宽度(锁扣合上)(mm)
- 5.70
- 触点 A 深度 ( mm )
- 1.30
- 触点 B 深度 ( mm )
- 1.05
- FPC插入深度(mm)
- 4.30
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 下接触点
推荐的
FFC/FPC电子连接器系列

8.25A0系列前掀盖式下接

1.1.8mm高度，结构牢固
2.前掀盖，操作简单
3.下触点设计，客户设计选择更具有针对性

下载显示规格
- 产品系列
- 8.25A0
- 最小包装数量
- 2000pcs/reel
- 触点间距(mm)
- 1.00
- PC板间距(mm)
- 1.00
- PIN数范围
- 4-40PIN
- 可选的PIN位
- 10P、26P
- 高度(锁扣合上)(mm)
- 1.80
- 高度(锁扣打开)(mm)
- 3.90
- 宽度(锁扣打开)(mm)
- 5.70
- 宽度(锁扣合上)(mm)
- 5.70
- 触点 A 深度 ( mm )
- 1.30
- 触点 B 深度 ( mm )
- 1.05
- FPC插入深度(mm)
- 4.30
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 下接触点
推荐的
FFC/FPC电子连接器系列

8.12A0系列立式侧接

1.4.6mm高度，拉拔式结构
2.适中排线需要90度转弯的选择
3.操作简单

下载显示规格
- 产品系列
- 8.12A0
- 最小包装数量
- 1000pcs/reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 1.00
- PIN数范围
- 4-60PIN
- 可选的PIN位
- 24P
- 高度(锁扣合上)(mm)
- 3.50
- 高度(锁扣打开)(mm)
- 3.50
- 宽度(锁扣打开)(mm)
- 6.05
- 宽度(锁扣合上)(mm)
- 4.60
- 触点 A 深度 ( mm )
- 1.40
- 触点 B 深度 ( mm )
- /
- FPC插入深度(mm)
- 2.70
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 侧面触点
推荐的
FFC/FPC电子连接器系列

8.01A0系列后锁式双面接

1.2.0mm高度，结构牢固
2.前插后锁，锁扣不会弹开
3.双触点设计，客户设计选择接触类型更方便

下载显示规格
- 产品系列
- 8.01A0
- 最小包装数量
- 1500 Pcs/Reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-60PIN
- 可选的PIN位
- 4P、6P、8P、9P、10P、12P、14P、15P、16P、18P、20P、22P、24P、26P、28P、30P、32P、34P、35P、36P、40P、41P、42P、45P、50P、51P、52P、54P、55P、60P
- 高度(锁扣合上)(mm)
- 2.00
- 高度(锁扣打开)(mm)
- 3.10
- 宽度(锁扣打开)(mm)
- 5.32
- 宽度(锁扣合上)(mm)
- 5.90
- 触点 A 深度 ( mm )
- 1.36
- 触点 B 深度 ( mm )
- 1.36
- FPC插入深度(mm)
- 2.10
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 双面触点
推荐的
FFC/FPC电子连接器系列

8.19A0系列后锁式双面接

1.2.0mm高度，结构牢固
2.前插后锁，锁扣不会弹开
3.双触点设计，客户设计选择接触类型更方便

下载显示规格
- 产品系列
- 8.19A0
- 最小包装数量
- 1500 Pcs/Reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-60PIN
- 可选的PIN位
- 4P、6P、8P、9P、10P、12P、14P、15P、16P、18P、20P、22P、24P、26P、28P、30P、32P、34P、35P、36P、40P、41P、42P、45P、50P、51P、52P、54P、55P、60P
- 高度(锁扣合上)(mm)
- 2.00
- 高度(锁扣打开)(mm)
- 3.10
- 宽度(锁扣打开)(mm)
- 5.32
- 宽度(锁扣合上)(mm)
- 5.90
- 触点 A 深度 ( mm )
- 1.36
- 触点 B 深度 ( mm )
- 1.36
- FPC插入深度(mm)
- 2.10
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 双面触点
推荐的
FFC/FPC电子连接器系列

8.04A0系列后锁式双面接

1.2.0mm高度，结构牢固
2.前插后锁，锁扣不会弹开
3.双触点设计，客户设计选择接触类型更方便

下载显示规格
- 产品系列
- 8.04A0
- 最小包装数量
- 1500 Pcs/Reel
- 触点间距(mm)
- 1.00
- PC板间距(mm)
- 1.00
- PIN数范围
- 4-40PIN
- 可选的PIN位
- 4P、5P、6P、 8P、10P、11P、12P、13P、14P、15P、16P、18P、20P、24P、26P、27P、28P、30P、36P、40P
- 高度(锁扣合上)(mm)
- 2.00
- 高度(锁扣打开)(mm)
- 3.10
- 宽度(锁扣打开)(mm)
- 5.90
- 宽度(锁扣合上)(mm)
- 4.60
- 触点 A 深度 ( mm )
- 1.36
- 触点 B 深度 ( mm )
- 1.36
- FPC插入深度(mm)
- 2.10
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 双面触点
推荐的
FFC/FPC电子连接器系列

8.13A0系列抽屉式下接

1.2.0mm高度，结构牢固
2.抽屉式结构
3.下触点设计，客户设计选择更具有针对性

下载显示规格
- 产品系列
- 8.13A0
- 最小包装数量
- 2000 Pcs/Reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-30PIN
- 可选的PIN位
- 12P、24P
- 高度(锁扣合上)(mm)
- 2.00
- 高度(锁扣打开)(mm)
- 2.00
- 宽度(锁扣打开)(mm)
- 6.71
- 宽度(锁扣合上)(mm)
- 5.41
- 触点 A 深度 ( mm )
- 1.45
- 触点 B 深度 ( mm )
- /
- FPC插入深度(mm)
- 2.80
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 下接触点
推荐的
FFC/FPC电子连接器系列

8.23A0系列抽屉式上接

1.2.0mm高度，结构牢固
2.抽屉式结构
3.上触点设计，客户设计选择更具有针对性

下载显示规格
- 产品系列
- 8.23A0
- 最小包装数量
- 2000 Pcs/Reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-30PIN
- 可选的PIN位
- 12P、24P
- 高度(锁扣合上)(mm)
- 2.00
- 高度(锁扣打开)(mm)
- 2.00
- 宽度(锁扣打开)(mm)
- 6.71
- 宽度(锁扣合上)(mm)
- 5.41
- 触点 A 深度 ( mm )
- 1.45
- 触点 B 深度 ( mm )
- /
- FPC插入深度(mm)
- 2.80
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 上接触点
推荐的
FFC/FPC电子连接器系列

8.02A0系列后锁式双面接

1.1.2mm高度，轻，薄，占用空间小
2.前插后锁，锁扣不会弹开
3.双触点设计，客户设计选择接触类型更方便

下载显示规格
- 产品系列
- 8.02A0
- 最小包装数量
- 3000 Pcs/Reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-60PIN
- 可选的PIN位
- 4P、5P、6P、7P、8P、10P、12P、14P、15P、16P、20P、24P、28P、30P、32P、34P、35P、36P、40P、45P、50P、52P、56P、60P
- 高度(锁扣合上)(mm)
- 1.20
- 高度(锁扣打开)(mm)
- 2.26
- 宽度(锁扣打开)(mm)
- 3.80
- 宽度(锁扣合上)(mm)
- 4.68
- 触点 A 深度 ( mm )
- 1.25
- 触点 B 深度 ( mm )
- 1.25
- FPC插入深度(mm)
- 1.92
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 双面触点
