FFC/FPC电子连接器-东莞市钿威电子科技有限公司-

钿威科技自主研发的0.3mm、0.4mm、0.5mm、1.0mm间距FFC/FPC电子连接器产品,广泛应用于汽车电子、Mini LED电视、显示器、智能消费电子、冰箱洗衣机、电脑及消费电子、医疗电子等不同领域。

FFC/FPC电子连接器系列

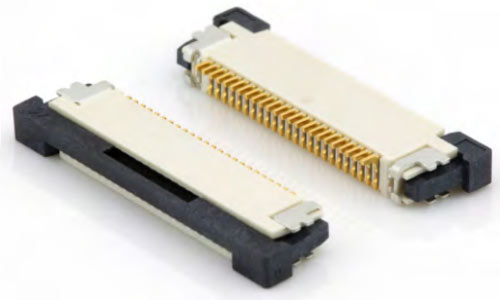

8.03A0系列间距0.3mm, 高度0.9mm(后锁上下接触型)

1.板上高度低，轻薄，占用空间小
2.工作温度:-40~+85℃，UL94-V0
3.前插后锁，锁扣不会弹开
4.双触点设计，客户设计选择接触类型更方便

显示规格下载
- 产品系列
- 8.03A0
- 最小包装数量
- 3000 Pcs/Reel
- 触点间距(mm)
- 0.30
- PC板间距(mm)
- 0.60
- PIN数范围
- 9-61PIN
- 可选的PIN位
- 9P、11P、13P、15P、17P、 19P、21P、23P、25P、27P、 31P、33P、35P、39P、41P、 45P、51P、57P、61P
- 高度(锁扣合上)(mm)
- 0.90
- 高度(锁扣打开)(mm)
- 1.60
- 宽度(锁扣打开)(mm)
- 3.35
- 宽度(锁扣合上)(mm)
- 4.00
- 触点 A 深度 ( mm )
- 1.15
- 触点 B 深度 ( mm )
- 0.58
- FPC插入深度(mm)
- 1.50
- FPC厚度(mm)
- 0.20±0.03
- 额定电流
- 0.2A/PIN
- 接触点类型
- 双面触点
FFC/FPC电子连接器系列

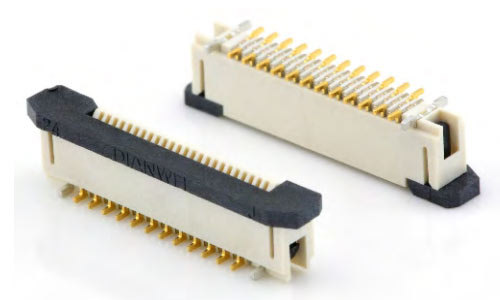

8.07A0系列间距0.5mm, 高度1.0mm(后锁上下接触型)

1.板上高度低，轻薄，占用空间小
2.工作温度:-40~+85℃，UL94-V0
3.前插后锁，锁扣不会弹开
4.双触点设计，客户设计选择接触类型更方便

显示规格下载
- 产品系列
- 8.07A0
- 最小包装数量
- 3000 Pcs/Reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-50PIN
- 可选的PIN位
- 4P、6P、8P、9P、10P、12P、14P、16P、18P、20P、22P、24P、26P、30P、34P、40P、42P、50P
- 高度(锁扣合上)(mm)
- 1.00
- 高度(锁扣打开)(mm)
- 1.75
- 宽度(锁扣打开)(mm)
- 3.20
- 宽度(锁扣合上)(mm)
- 3.80
- 触点 A 深度 ( mm )
- 0.87
- 触点 B 深度 ( mm )
- 0.87
- FPC插入深度(mm)
- 1.30
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 双面触点
FFC/FPC电子连接器系列

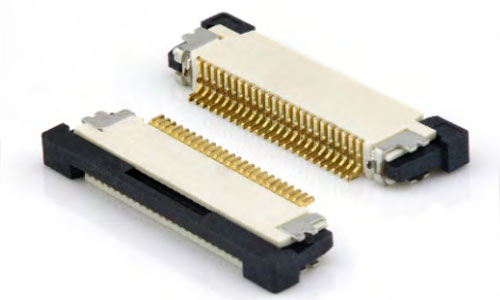

8.02A0系列间距0.5mm, 高度1.2mm(后锁上下接触型)

1.板上高度低，轻薄，占用空间小
2.工作温度:-40~+85℃，UL94-V0
3.前插后锁，锁扣不会弹开
4.双触点设计，客户设计选择接触类型更方便

显示规格下载
- 产品系列
- 8.02A0
- 最小包装数量
- 3000 Pcs/Reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-60PIN
- 可选的PIN位
- 4P、5P、6P、7P、8P、10P、12P、14P、15P、16P、20P、24P、28P、30P、32P、34P、35P、36P、40P、45P、50P、52P、56P、60P
- 高度(锁扣合上)(mm)
- 1.20
- 高度(锁扣打开)(mm)
- 2.26
- 宽度(锁扣打开)(mm)
- 3.80
- 宽度(锁扣合上)(mm)
- 4.68
- 触点 A 深度 ( mm )
- 1.25
- 触点 B 深度 ( mm )
- 1.25
- FPC插入深度(mm)
- 1.92
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 双面触点
FFC/FPC电子连接器系列

8.18A0系列间距0.5mm, 高度1.2mm(后锁上下接触型)

1.板上高度低，轻薄，占用空间小
2.工作温度:-40~+85℃，UL94-V0
3.前插后锁，锁扣不会弹开
4.双触点设计，客户设计选择接触类型更方便

显示规格下载
- 产品系列
- 8.18A0
- 最小包装数量
- 3000 Pcs/Reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-60PIN
- 可选的PIN位
- 4P、5P、6P、7P、8P、10P、12P、14P、15P、16P、20P、24P、28P、30P、32P、34P、35P、36P、40P、45P、50P、52P、56P、60P
- 高度(锁扣合上)(mm)
- 1.20
- 高度(锁扣打开)(mm)
- 2.26
- 宽度(锁扣打开)(mm)
- 3.80
- 宽度(锁扣合上)(mm)
- 4.68
- 触点 A 深度 ( mm )
- 1.25
- 触点 B 深度 ( mm )
- 1.25
- FPC插入深度(mm)
- 1.92
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 双面触点
FFC/FPC电子连接器系列

8.21A0系列间距0.5mm, 高度1.2mm(后锁上下接触型)

1.板上高度低，轻薄，占用空间小
2.工作温度:-40~+85℃，UL94-V0
3.前插后锁，锁扣不会弹开
4.双触点设计，客户设计选择接触类型更方便

显示规格下载
- 产品系列
- 8.21A0
- 最小包装数量
- 3000 Pcs/Reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-60PIN
- 可选的PIN位
- 4P、5P、6P、7P、8P、10P、12P、14P、15P、16P、20P、24P、28P、30P、32P、34P、35P、36P、40P、45P、50P、52P、56P、60P
- 高度(锁扣合上)(mm)
- 1.20
- 高度(锁扣打开)(mm)
- 2.26
- 宽度(锁扣打开)(mm)
- 3.80
- 宽度(锁扣合上)(mm)
- 4.68
- 触点 A 深度 ( mm )
- 1.25
- 触点 B 深度 ( mm )
- 1.25
- FPC插入深度(mm)
- 1.92
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 双面触点
FFC/FPC电子连接器系列

8.22A0系列间距0.5mm, 高度1.2mm(后锁上下接触型)

1.板上高度低，轻薄，占用空间小
2.工作温度:-40~+85℃，UL94-V0
3.前插后锁，锁扣不会弹开
4.双触点设计，客户设计选择接触类型更方便

显示规格下载
- 产品系列
- 8.22A0
- 最小包装数量
- 3000 Pcs/Reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-60PIN
- 可选的PIN位
- 4P、5P、6P、7P、8P、10P、12P、14P、15P、16P、20P、24P、28P、30P、32P、34P、35P、36P、40P、45P、50P、52P、56P、60P
- 高度(锁扣合上)(mm)
- 1.20
- 高度(锁扣打开)(mm)
- 2.26
- 宽度(锁扣打开)(mm)
- 3.80
- 宽度(锁扣合上)(mm)
- 4.68
- 触点 A 深度 ( mm )
- 1.25
- 触点 B 深度 ( mm )
- 1.25
- FPC插入深度(mm)
- 1.92
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 双面触点
FFC/FPC电子连接器系列

8.01A0系列间距0.5mm, 高度2.0mm(后锁上下接触型)

1.板上高度低，轻薄，占用空间小
2.工作温度:-40~+105℃，UL94-V0
3.前插后锁，锁扣不会弹开
4.双触点设计，客户设计选择接触类型更方便

显示规格下载
- 产品系列
- 8.01A0
- 最小包装数量
- 1500 Pcs/Reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-60PIN
- 可选的PIN位
- 4P、6P、8P、9P、10P、12P、14P、15P、16P、18P、20P、22P、24P、26P、28P、30P、32P、34P、35P、36P、40P、41P、42P、45P、50P、51P、52P、54P、55P、60P
- 高度(锁扣合上)(mm)
- 2.00
- 高度(锁扣打开)(mm)
- 3.10
- 宽度(锁扣打开)(mm)
- 5.32
- 宽度(锁扣合上)(mm)
- 5.90
- 触点 A 深度 ( mm )
- 1.36
- 触点 B 深度 ( mm )
- 1.36
- FPC插入深度(mm)
- 2.10
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 双面触点
FFC/FPC电子连接器系列

8.19A0系列间距0.5mm, 高度2.0mm(后锁上下接触型)

1.板上高度低，轻薄，占用空间小
2.工作温度:-40~+85℃，UL94-V0
3.前插后锁，锁扣不会弹开
4.双触点设计，客户设计选择接触类型更方便

显示规格下载
- 产品系列
- 8.19A0
- 最小包装数量
- 1500 Pcs/Reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-60PIN
- 可选的PIN位
- 4P、6P、8P、9P、10P、12P、14P、15P、16P、18P、20P、22P、24P、26P、28P、30P、32P、34P、35P、36P、40P、41P、42P、45P、50P、51P、52P、54P、55P、60P
- 高度(锁扣合上)(mm)
- 2.00
- 高度(锁扣打开)(mm)
- 3.10
- 宽度(锁扣打开)(mm)
- 5.32
- 宽度(锁扣合上)(mm)
- 5.90
- 触点 A 深度 ( mm )
- 1.36
- 触点 B 深度 ( mm )
- 1.36
- FPC插入深度(mm)
- 2.10
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 双面触点
FFC/FPC电子连接器系列

8.04A0系列间距1.0mm, 高度2.0mm(后锁上下接触型)

1.板上高度低，轻薄，占用空间小
2.工作温度:-40~+105℃，UL94-V0
3.前插后锁，锁扣不会弹开
4.双触点设计，客户设计选择接触类型更方便

显示规格下载
- 产品系列
- 8.04A0
- 最小包装数量
- 1500 Pcs/Reel
- 触点间距(mm)
- 1.00
- PC板间距(mm)
- 1.00
- PIN数范围
- 4-40PIN
- 可选的PIN位
- 4P、5P、6P、 8P、10P、11P、12P、13P、14P、15P、16P、18P、20P、24P、26P、27P、28P、30P、36P、40P
- 高度(锁扣合上)(mm)
- 2.00
- 高度(锁扣打开)(mm)
- 3.10
- 宽度(锁扣打开)(mm)
- 5.90
- 宽度(锁扣合上)(mm)
- 4.60
- 触点 A 深度 ( mm )
- 1.36
- 触点 B 深度 ( mm )
- 1.36
- FPC插入深度(mm)
- 2.10
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 双面触点
FFC/FPC电子连接器系列

8.26A0系列间距0.3mm, 高度1.1mm(掀盖前锁下接触型)

1.板上高度低，轻薄，占用空间小
2.工作温度:-40~+85℃，UL94-V0
3.前掀盖设计，排线、锁扣同一方向
4.下接双触点设计，客户设计选择更具有针对性

显示规格下载
- 产品系列
- 8.26A0
- 最小包装数量
- 3000 Pcs/Reel
- 触点间距(mm)
- 0.30
- PC板间距(mm)
- 0.60
- PIN数范围
- 13-71PIN
- 可选的PIN位
- 13P、15P、19P、 21P、25P、27P、31P、39P、45P、51P、61P
- 高度(锁扣合上)(mm)
- 1.10
- 高度(锁扣打开)(mm)
- 2.10
- 宽度(锁扣打开)(mm)
- 3.20
- 宽度(锁扣合上)(mm)
- 3.50
- 触点 A 深度 ( mm )
- 1.45
- 触点 B 深度 ( mm )
- 0.80
- FPC插入深度(mm)
- 2.15
- FPC厚度(mm)
- 0.20±0.02
- 额定电流
- 0.2A/PIN
- 接触点类型
- 下接触点
FFC/FPC电子连接器系列

8.15A0系列间距0.5mm, 高度1.8mm(掀盖前锁下接触型)

1.板上高度低，轻薄，占用空间小
2.工作温度:-40~+85℃，UL94-V0
3.前掀盖设计，排线、锁扣同一方向
4.下接双触点设计，客户设计选择更具有针对性

显示规格下载
- 产品系列
- 8.15A0
- 最小包装数量
- 2000pcs/reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-128PIN
- 可选的PIN位
- 4P、6P、8P、10P、12P、20P、24P、30P、40P、42P、45P、50P、54P、55P、56P、60P、64P、68P、80P、96P、100P
- 高度(锁扣合上)(mm)
- 1.80
- 高度(锁扣打开)(mm)
- 3.90
- 宽度(锁扣打开)(mm)
- 5.70
- 宽度(锁扣合上)(mm)
- 5.70
- 触点 A 深度 ( mm )
- 1.30
- 触点 B 深度 ( mm )
- 1.05
- FPC插入深度(mm)
- 4.30
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 下接触点
FFC/FPC电子连接器系列

8.20A0系列间距0.5mm, 高度1.8mm(掀盖前锁下接触型)

1.板上高度低，轻薄，占用空间小
2.工作温度:-40~+85℃，UL94-V0
3.前掀盖设计，排线、锁扣同一方向
4.下接双触点设计，客户设计选择更具有针对性

显示规格下载
- 产品系列
- 8.20A0
- 最小包装数量
- 2000pcs/reel
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-128PIN
- 可选的PIN位
- 4P、10P、20P、30P、 40P、42P、50P、56P、60P、64P、68P、80P、96P、100P
- 高度(锁扣合上)(mm)
- 1.80
- 高度(锁扣打开)(mm)
- 3.90
- 宽度(锁扣打开)(mm)
- 5.70
- 宽度(锁扣合上)(mm)
- 5.70
- 触点 A 深度 ( mm )
- 1.30
- 触点 B 深度 ( mm )
- 1.05
- FPC插入深度(mm)
- 4.30
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 下接触点
FFC/FPC电子连接器系列

8.25A0系列间距1.0mm, 高度1.8mm(掀盖前锁下接触型)

1.板上高度低，轻薄，占用空间小
2.工作温度:-40~+85℃，UL94-V0
3.前掀盖设计，排线、锁扣同一方向
4.下接双触点设计，客户设计选择更具有针对性

显示规格下载
- 产品系列
- 8.25A0
- 最小包装数量
- 2000pcs/reel
- 触点间距(mm)
- 1.00
- PC板间距(mm)
- 1.00
- PIN数范围
- 4-40PIN
- 可选的PIN位
- 10P、26P
- 高度(锁扣合上)(mm)
- 1.80
- 高度(锁扣打开)(mm)
- 3.90
- 宽度(锁扣打开)(mm)
- 5.70
- 宽度(锁扣合上)(mm)
- 5.70
- 触点 A 深度 ( mm )
- 1.30
- 触点 B 深度 ( mm )
- 1.05
- FPC插入深度(mm)
- 4.30
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 下接触点
FFC/FPC电子连接器系列

8.59A0系列间距0.5mm, 高度1.8mm(掀盖前锁下接触型) 带接地片

1.创新型EMI屏蔽片双触点设计
2.工作温度:-40~+105℃，UL94-V0
3.整体高度1.8mm，节约纵向板上空间
4.屏蔽片双触点，保证EMI屏蔽效果持续可靠
5.防松脱主体卡扣设计，保证排线不跑位不偏移

显示规格下载
- 产品系列
- 8.59A0
- 最小包装数量
- 2000
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 4-128PIN
- 可选的PIN位
- 高度(锁扣合上)(mm)
- 1.80
- 高度(锁扣打开)(mm)
- 3.90
- 宽度(锁扣打开)(mm)
- 5.70
- 宽度(锁扣合上)(mm)
- 5.70
- 触点 A 深度 ( mm )
- 1.30
- 触点 B 深度 ( mm )
- 1.05
- FPC插入深度(mm)
- 4.30
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 下接触点
FFC/FPC电子连接器系列

8.68A0系列间距0.4mm, 高度2.25mm(掀盖后锁下接触型)

1.产品厚度2.55mm，强壮可靠
2.工作温度:-55~+125℃，UL94-V0
3.独立的双力臂双触点端子设计，接触可靠
4.独特的AOI检测视窗设计，方便自动化检测
5.排线.锁扣不同的操作方向设计，防振防松脱
6.连接器两侧金属弹片，给予操作者接插到位反馈
7.按照USCAR-2等车规标准设计和生产，保证品质

显示规格下载
- 产品系列
- 8.68A0
- 最小包装数量
- 1500
- 触点间距(mm)
- 0.40
- PC板间距(mm)
- 0.40
- PIN数范围
- 70-120PIN
- 可选的PIN位
- 高度(锁扣合上)(mm)
- 2.55
- 高度(锁扣打开)(mm)
- 6.52
- 宽度(锁扣打开)(mm)
- 5.70
- 宽度(锁扣合上)(mm)
- 6.97
- 触点 A 深度 ( mm )
- 2.15
- 触点 B 深度 ( mm )
- 1.75
- FPC插入深度(mm)
- 4.20
- FPC厚度(mm)
- 0.30±0.03
- 额定电流
- 0.5A/PIN
- 接触点类型
- 下接触点
FFC/FPC电子连接器系列

8.58A0系列间距0.5mm, 高度2.55mm(掀盖后锁下接触型)

1.产品厚度2.55mm，强壮可靠
2.工作温度:-55~+125℃，UL94-V0
3.独立的双力臂双触点端子设计，接触可靠
4.独特的AOI检测视窗设计，方便自动化检测
5.排线.锁扣不同的操作方向设计，防振防松脱
6.连接器两侧金属弹片，给予操作者接插到位反馈
7.按照USCAR-2等车规标准设计和生产，保证品质

显示规格下载
- 产品系列
- 8.58A0
- 最小包装数量
- 1500
- 触点间距(mm)
- 0.50
- PC板间距(mm)
- 0.50
- PIN数范围
- 10-100PIN
- 可选的PIN位
- 高度(锁扣合上)(mm)
- 2.55
- 高度(锁扣打开)(mm)
- 6.52
- 宽度(锁扣打开)(mm)
- 5.70
- 宽度(锁扣合上)(mm)
- 6.97
- 触点 A 深度 ( mm )
- 2.15
- 触点 B 深度 ( mm )
- 1.75
- FPC插入深度(mm)
- 4.20
- FPC厚度(mm)
- 0.30±0.02
- 额定电流
- 0.5A/PIN
- 接触点类型
- 下接触点
